发布日期：2026-06-30 浏览次数：220
白刚玉电熔氧化铝微粉1500目 3000目在保温涂料中的应用

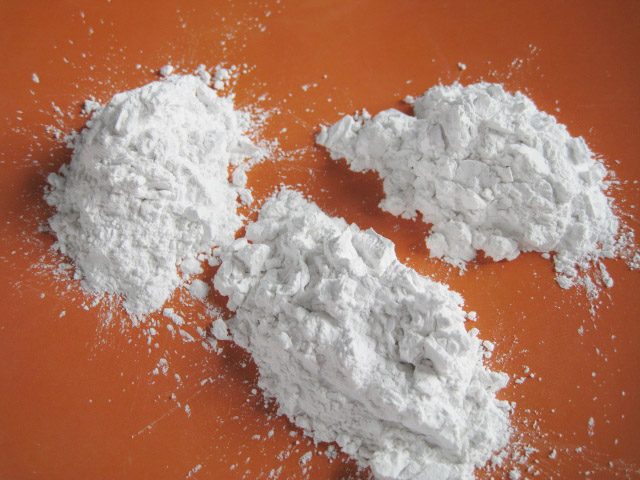

白刚玉电熔氧化铝微粉（1500目、3000目）在保温涂料中主要作为耐高温骨架填料和致密化增强剂，而非直接提供隔热性能的核心材料（如空心微珠或陶瓷纤维）。其核心价值在于提升涂层在高温下的结构稳定性、抗裂性及表面硬度。
构建高温骨架：白刚玉熔点高达2250℃，化学性质稳定（α-Al₂O₃≥99.2%）。
在有机硅等树脂基体热分解（300-500℃）过程中，微粉保持固态，形成无机陶瓷骨架，防止涂层因树脂收缩而开裂或剥落。
降低热膨胀应力：其热膨胀系数与部分金属基材及高温陶瓷相匹配，能缓解涂层在升降温过程中的热应力，提升抗热震性。
提高致密度与耐磨性：微粉填充树脂热解后的孔隙，使涂层更加致密，同时利用莫氏硬度9.0的特性，增强保温层表面的抗冲刷和耐磨能力，延长服役寿命。
| 1500目 | 8.0±0.6 μm | 骨架支撑主力：颗粒较粗，提供主要结构强度，显著降低涂层收缩率，改善抗冲击性。 | 厚浆型高温保温防腐涂料、炉体外壁防护层，需承受一定机械摩擦的工况。 |
| 3000目 | 5.0±0.4 μm | 表面致密化：颗粒更细，填充1500目留下的微隙，提升涂层表面平整度、光泽度及阻隔性（防气体渗透）。 | 薄涂型耐高温面漆、对表面外观要求较高的设备保温层，或与1500目复配使用以优化堆积密度。 |
配方与施工关键建议
复配使用效果更佳：通常将1500目与3000目按一定比例（如7:3或6:4）混合，实现“粗细搭配”，最大化堆积密度，减少树脂用量并提升整体力学性能。
分散工艺要求：白刚玉密度大（~3.95g/cm³），易沉降。
需配合高效分散剂（如高分子超分散剂）及高速剪切工艺，确保微粉在树脂中均匀分布，避免局部团聚导致涂层缺陷。
耐温上限匹配：白刚玉本身耐温极高，但保温涂料的整体耐温上限取决于树脂基料（如有机硅树脂通常限500-600℃）。
微粉主要保障在此温度区间内涂层不崩塌。
注意吸湿性：电熔氧化铝微粉易吸潮结团，使用前需确保干燥，否则会影响涂料流平性和固化后的附着力。
总结：1500目侧重结构强度与抗裂，3000目侧重表面致密与细腻度。
两者协同可显著提升保温涂料在高温工况下的完整性与耐久性，特别适用于冶金、热力管道等需兼顾保温与耐磨防腐的场景。
